Kit Sistema EVAC All-in-One CMX Audio - Soluzione Rack Certificata EN54

Questo kit completo rappresenta una soluzione "chiavi in mano" per la realizzazione di un sistema di evacuazione vocale (EVAC) e diffusione sonora conforme alle rigorose normative europee EN54-16 (per l'elettronica di controllo) ed EN54-4 (per l'alimentazione di emergenza). Progettato per garantire la massima sicurezza in scuole, hotel, centri commerciali e uffici, il sistema viene fornito completo di armadio rack e accessori per un'installazione immediata e professionale.

Dettaglio Componenti del Sistema

1. Il Cuore del Sistema: Controller CMX EVAC-240

Il CMX EVAC-240 è l'unità centrale intelligente del sistema. Non è un semplice amplificatore, ma un controller integrato che gestisce l'intero processo di allarme ed evacuazione.

• Potenza e Zone: Integra un amplificatore digitale in Classe D da 240W e gestisce fino a 6 zone indipendenti.
• Monitoraggio Totale: Il sistema controlla costantemente l'integrità delle linee altoparlanti (A/B), rilevando cortocircuiti o interruzioni.
• Messaggistica Automatica: In caso di allarme, riproduce automaticamente messaggi di allerta ed evacuazione pre-registrati su scheda SD.
• Doppia Funzionalità: Oltre alle emergenze, può essere utilizzato quotidianamente per la musica di sottofondo o per annunci standard.

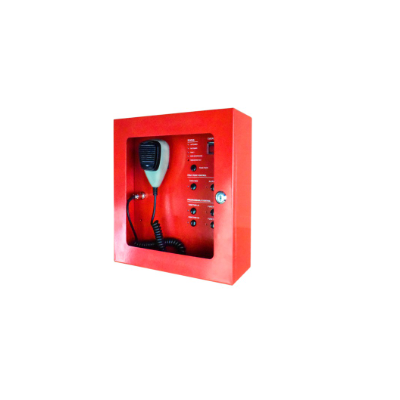

2. Interfaccia di Comando: Microfono VVF EVAC-500FM

Il pannello remoto EVAC-500FM è lo strumento dedicato ai Vigili del Fuoco o ai responsabili della sicurezza per prendere il controllo del sistema durante un'emergenza.

• Priorità Assoluta: Sovrascrive qualsiasi altra fonte audio (musica o annunci preregistrati) per comunicazioni vocali dal vivo.
• Sicurezza: L'accesso alle funzioni è protetto da una serratura a chiave, impedendo usi non autorizzati.
• Programmabilità: Permette di indirizzare il messaggio a tutte le zone (All-Call) o a zone specifiche, con pulsanti configurabili e indicatori di stato LED.

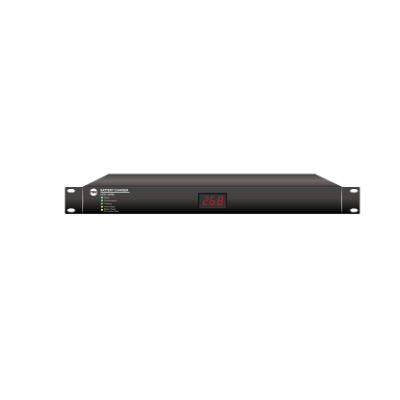

3. Continuità Energetica: Alimentatore CMX EVAC-500BC + Batterie

La conformità EN54-4 richiede che il sistema funzioni anche in caso di blackout totale. Questo kit risolve il problema con una gestione energetica avanzata.

• Caricabatterie Intelligente: L'unità EVAC-500BC gestisce la commutazione automatica tra rete elettrica (230V) e batterie, monitorando costantemente lo stato di carica e la resistenza interna degli accumulatori.
• Autonomia Garantita: Sono incluse 2 Batterie da 12V 26Ah (collegate in serie per 24V), dimensionate per garantire l'operatività del sistema in standby e in fase di allarme come richiesto dalla normativa.

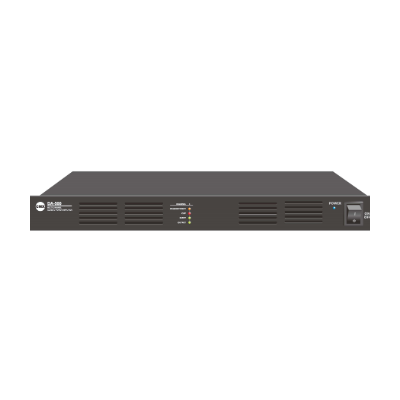

4. Ridondanza e Backup: Amplificatore CMX DA-240

La sicurezza non ammette guasti. L'amplificatore CMX DA-240 (Classe D, 240W, 100V) è incluso nel kit per fungere da unità di backup o estensione.

• Hot-Swap Automatico: Se l'amplificatore principale integrato nel controller dovesse guastarsi, il sistema commuta automaticamente il segnale su questo amplificatore di riserva, garantendo che nessun messaggio di emergenza vada perso.

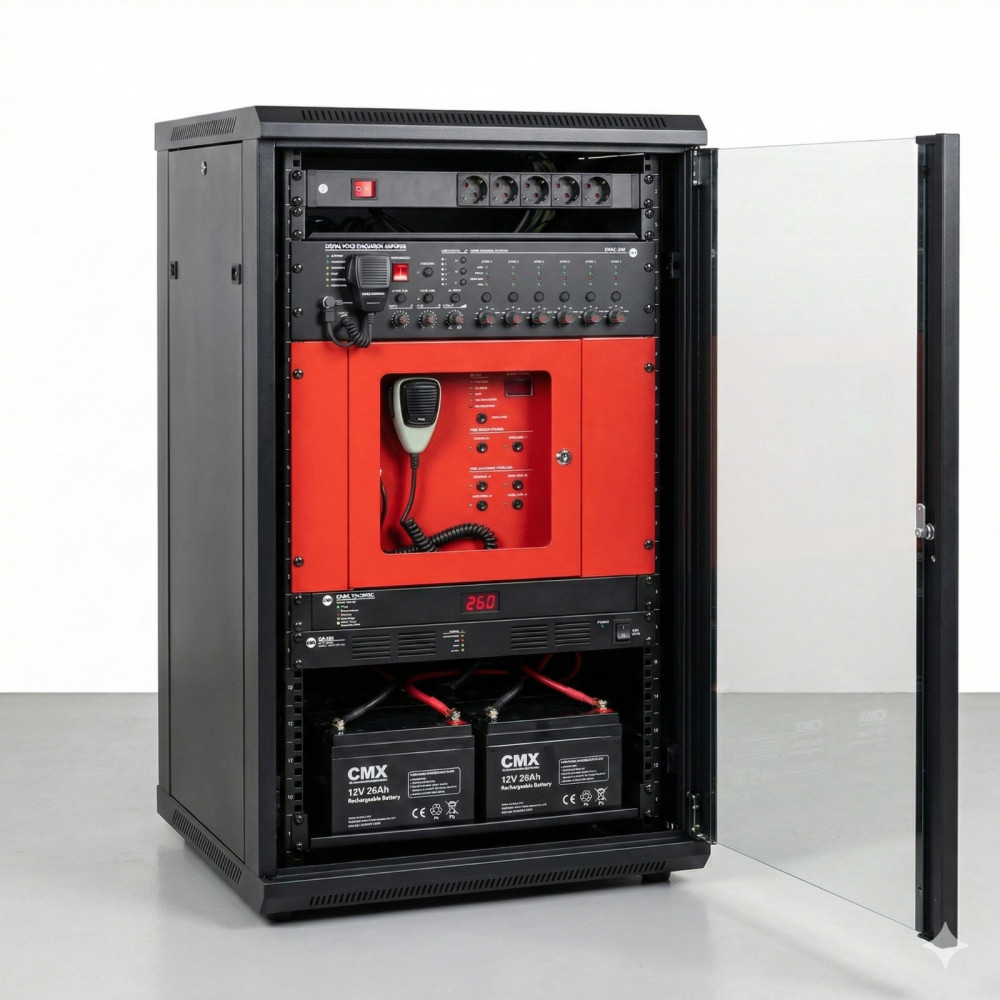

5. Alloggiamento Professionale: Rack MeTec 12U e Accessori

Tutta l'elettronica è ospitata in un robusto armadio rack MeTec DRW-12B da 12 unità, che trasforma i singoli componenti in una centrale operativa ordinata e sicura.

• Struttura: Rack in metallo nero con porta anteriore in cristallo temperato (per ispezione visiva dei LED di stato senza aprire l'armadio) e profondità 600mm.

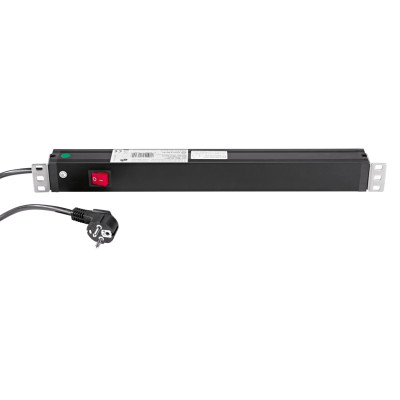

• Multipresa PM-7s: Unità di distribuzione alimentazione con 7 prese Schuko e interruttore frontale per una gestione comoda dell'accensione.
• Finiture Incluse: Il kit comprende pannelli ciechi (1U, 2U, 3U) per coprire gli spazi vuoti, garantendo un flusso d'aria corretto e un'estetica pulita, oltre a piedini regolabili e viteria completa (dadi in gabbia) per il montaggio.

Perché scegliere questo Kit?

Acquistando questo pacchetto completo, elimini il rischio di incompatibilità tra i componenti. Hai la certezza di avere un sistema dove l'elettronica di controllo, l'amplificazione, la gestione dell'energia e l'alloggiamento meccanico lavorano in perfetta sinergia per proteggere persone e strutture.

OPZIONALI:

Diffusori Acustici e Cablaggio Certificati EN54 per Sistemi di Evacuazione

Per completare il tuo sistema di evacuazione vocale (EVAC), è fondamentale utilizzare terminali audio e connessioni che rispettino gli stessi standard di sicurezza dell'unità centrale. Questa selezione comprende diffusori CMX Audio certificati EN54-24 per ogni tipo di ambiente e cavo resistente al fuoco PH120, garantendo l'integrità della catena di sicurezza.

1. Diffusori da Interno (Incasso e Parete)

CMX FCS-56PCEN - Altoparlante da Incasso 5" con Fire Dome

Ideale per controsoffitti in uffici, corridoi e scuole. La calotta posteriore in metallo (Fire Dome) impedisce alle fiamme di penetrare nell'intercapedine del soffitto.

• Potenza: 6W / 3W / 1.5W (100V)
• Sicurezza: Connettore ceramico e fusibile termico inclusi.

CMX FWS-56MEN - Altoparlante da Parete 5" Standard

La soluzione classica e discreta per il montaggio a muro in aule, camere d'albergo o uffici dove non è presente il controsoffitto.

• Potenza: 6W / 3W / 1.5W (100V)
• Design: Cabinet compatto in metallo verniciato bianco.

CMX WSK-420EN/B - Diffusore Design 2 Vie (Nero)

Per ambienti che richiedono una qualità audio superiore (es. sale conferenze, hall, negozi). Il sistema a 2 vie (woofer + tweeter) garantisce un'ottima riproduzione musicale oltre ai messaggi vocali.

• Potenza: 20W / 10W / 5W (100V) + 8 Ohm
• Protezione: IP44 (resistente a spruzzi) e staffa a "U" inclusa.

2. Diffusori per Esterni e Grandi Spazi

CMX PJSK-20ASEN - Proiettore Sonoro 6,5" IP66

Progettato per corridoi lunghi, parcheggi coperti o porticati. Il design a proiettore "spara" il suono in una direzione precisa, riducendo i riverberi.

• Potenza: 20W / 10W / 5W (100V)
• Resistenza: Totalmente impermeabile (IP66) con corpo in alluminio.

CMX HSK Series - Trombe Esponenziali IP66

La scelta obbligata per aree rumorose, parcheggi esterni e magazzini industriali. Massima efficienza acustica per coprire grandi distanze.

• HSK-15TSEN: Modello da 15W (SPL elevato per medie distanze).
• HSK-30TSEN: Modello da 30W (Massima potenza per grandi aree).
• Caratteristiche Comuni: IP66, staffa inox, alta intelligibilità del parlato.

3. Cablaggio Certificato Antincendio

Cavo EVAC 2150-E (CEI EN 50200 / PH120)

L'elemento più critico dell'impianto. Questo cavo speciale è progettato per mantenere il funzionamento del sistema anche se esposto direttamente al fuoco per 120 minuti (PH120).

• Sezione: 2 x 1.5 mmq
• Caratteristiche: LSZH (Low Smoke Zero Halogen - bassa emissione di fumi nocivi).
• Normativa: Indispensabile per la conformità alla EN54-16 e EN54-24.
